产品分类

产品特点

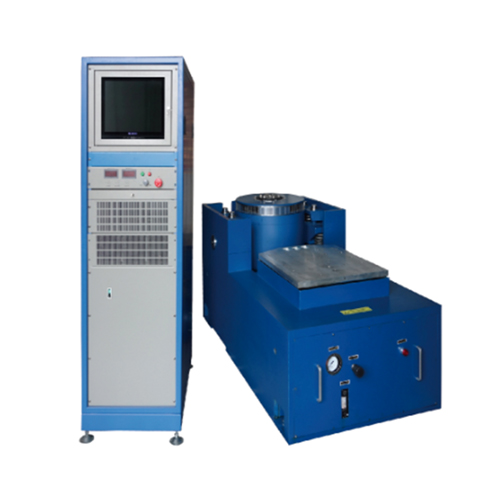

●电动振动台由激振器、高功率放大器及多功能控制器组合而成，符合各种军规、国标、商规等振动测试规格要求，为现代产品设计开发及生产、品管、品保之必备之利器，拥有它您的产品将无往不利。
●振动响应频率宽、控制精度高。可模拟各种波形及规范、控制容易。扩充性能佳、保养容易。
●高刚性动圈设计，刚性高、频谱输出平稳，实验频率可达2500Hz底板采用铸钢制造，坚固且具低共振之特性，机台稳定不摇晃，不影响楼板结构及受到外界振动干扰。
●胎体采用高效率低噪音风机冷却，确保机台长时间持续运行。
●系统开机自检功能，齐全的系统连锁保护装置。
●功率放大器模块化设计，低谐波失真，卓越的随机性能，3sigma额定峰电流符合ISO规范。
●提供各种水平及垂直扩展平台组合运用。

产品用途

广泛适用于国防、航空、航天、通讯、电子、汽车、家电、家具等行业。该类型设备用于发现早期故障，模拟实际工况考核和结构强度试验，产品应用范围广泛、适用面宽、试验效果显著、可靠。系统设计满足 MIL、ASTM、IEC、ISO、BS、JIS 等军用标准以及其它国际试验标准。

电动振动台试验的目的是将：电池电源、LED显示屏产品、手机电子产品虚假焊，线路板,读卡机、数码产品、音响、导航仪等车载电器产品在于实验室中作一连串可控制的振动模拟，无论是自然或人为环境所产生的振动，例如在汽车运输，海航运输，风吹，地震、…等。测试产品于有效寿命周期中，是否能承受运送或使用时的振动环境考验，确定产品设计及功能的要求标准。振动试验的价值，在于确认产品的可靠度及有效将不良品于出厂前筛检出来，避免到货损坏发生，评估其不良品的失效分析，以达成一个高水平、高可靠度的产品。强调持续性疲劳性的振动试验,更有助于了解一般环境下产品对于处于振动下所反映出来的情形,避免因产品长时间处于某种振动频率下造成无法预知的损坏。

技术规格

型号	YH-9802	YH-9803	YH-9806	YH-9810	YH-9820	YH-9830	YH-9840	YH-9850
正弦推力	200kgf	300kgf	600kgf	1000kgf	2000kgf	3000kgf	4000kgf	5000kgf
随机推力	200kgf	300kgf	600kgf	1000kgf	2000kgf	3000kgf	4000kgf	5000kgf
冲击推力6ms	400kgf	600kgf	1200kgf	2000kgf	4400kgf	6800kgf	8000kgf	11000kgf
频率范围	2~4500Hz	2~4000Hz	2~4000Hz	2~4000Hz	2~3000Hz	2~2800Hz	2~2800Hz	2~2700Hz
持续位移	25.4mm	38mm	51mm	51mm	51mm	51mm	51mm	51mm
冲击位移	25.4mm	38mm	51mm	51mm	51mm	63.5mm	63.5mm	63.5mm
最大速度	2m/s	2m/s	2m/s	2m/s	2m/s	2m/s	2m/s	2m/s
最大加速度	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2	981m/s2
动圈直径	Φ150mm	Φ150mm	Φ200mm	Φ240mm	Φ320mm	Φ370mm	Φ370mm	Φ445mm
一阶谐振频率	3400Hz	2750Hz	3300Hz	3600Hz	2600Hz	2400Hz	2400Hz	2400Hz
容许偏载力N×m	＞196	＞196	＞300	＞300	＞500	＞500	＞500	＞1000
运动部件等效质量	2kg	3kg	6kg	10kg	22kg	34kg	34kg	55kg
载荷连接点	12个连接点	12个连接点	16个连接点	16个连接点	16个连接点	16个连接点	16个连接点	16个连接点
台面螺钉尺寸（标准）	M8	M8	M8	M10	M10	M10	M10	M12
台面螺钉布局（直径、圆周）	6个在φ60mm； 6个在φ120mm	6个在φ60mm；6个在φ120mm	8个在φ100mm；8个在φ160mm	8个在φ100mm；	8个在φ120mm；8个在φ250mm	8个在φ150mm；8个在φ300mm	8个在φ150mm；8个在φ300mm	8个在φ200mm；8个在φ400mm
轴向隔振频率	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz	＜3Hz
最大载荷	70kg	120kg	300kg	140kg	300kg	500kg	500kg	1000kg
漏磁	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT	≤1mT
尺寸（L×W×H)	696mm× 599mm× 655mm	754mm× 599mm× 680mm	943mm× 633mm× 770mm	1061m× 750mm× 844mm	1189m× 780mm× 1080mm	1336m× 860mm× 178mm	1336m× 860mm× 1178mm	1605m× 1130m× 1375mm
振动台重量	440kg	490kg	730kg	960kg	1650kg	2470kg	2470kg	4500kg
电源要求	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%	3相AC, 380V±10%
电源要求	50Hz，6.5KVA	50Hz，8KVA	50Hz，18KVA	50Hz，28KVA	50Hz，40KVA	50Hz，40KVA	50Hz，75KVA	50Hz，90KVA
