产品特点
•测试条件皆由电脑书面设定,并可储存。由下拉式选单勾选设定、或直接输入数据。
•含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数。
•可储存及打印图形(荷重一行程曲线图、荷重衰减寿命曲线图、检验报表)
•荷重元超负载之保护功能、可确保荷重不致损坏。
•同时显示荷重-行程曲线图及寿命曲线图
•自动荷重零点检出,并可设定原点检出荷重值。
•荷重单位显示N、Ib、kgf可自由切换。
•可同时搭配数个荷重元。(2kgf、5kgf、20 kgf、50 kgf、200 kgf、500 kgf选择)
•机台采高钢性结构设计搭配伺服友达,长时间使用扌能确保精度,适合一般引张、压缩测试、及插拔力寿命测试。
•超规格值停止。(于寿命测试时,测试数据超出设定之上下限规可值机器自动停止)
•测定项目:最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值(选配)、荷重或行程之电阻(选配)。
产品用途

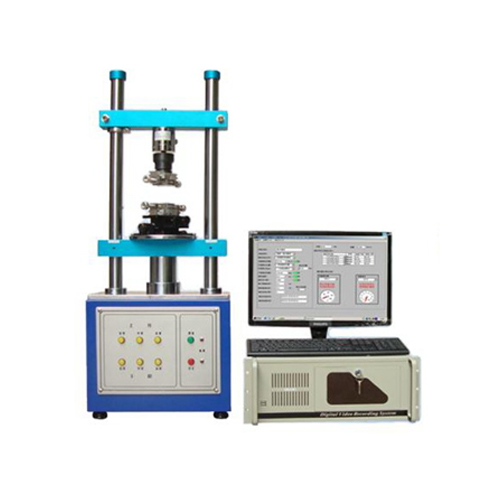

本机器适用于各种连接器之插入力及拔出力测试,提供各种连接器专用夹治具及搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验。
解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边的问题。
搭配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制[荷重-行程-阻抗曲线图]。Windows中文视图版软体书面设定。
且所有资料皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表....等等)。
技术规格
•连接器单孔插板试验
•连接器插拔寿命试验
•连接器Normal Force测试
•各种压缩、拉伸破坏强度试验
•连接器整排插拔试验
•连接器单Pin与塑料保持力试验
•可同时与接触阻抗机联机(选购动态阻抗测试系统)

型号

YH-9630A

测定荷重

252050kg

荷重分解度

1/200,000

驱动马达

伺服马达

传动结构

滚球螺杆

XY轴行程

0~75mm

测定速度范围

0.001~200mm/min

外形尺寸(W×D×H

380×2840×965mm

机台重量

88kg

使用电源

AC110V220V
