产品特点
•X-Y轴运动轨迹及测试:于液晶触摸屏式运动控制器内方便的座标找点功能,教导模式找X-Y交叉点作为运动轨迹,并可根据测试手机键盘规格存储运动轨迹便于下次调用,最多可存储1000组资料;
•Z轴采用单片机测量控制器控制,美国TRANSCELL精密荷重元采集按键荷重;
•机台采用高刚性钢制表面经研磨镀硬铬处理,富有质感;
•X、Y、Z轴均采用日本松下伺服电机驱动,精密滚珠螺杆传动,低噪音,耐久使用;
•测试一台成品键盘时间大致需要15min(按照108个按键来计算,Z轴速度90mm/min),4台键盘/小时,一台机一天可完成96台键盘全检测试,一台机一个月(30天)可以完成2880台键盘测试,以月出货量5万台键盘计算,至少需要18台设备;
产品用途

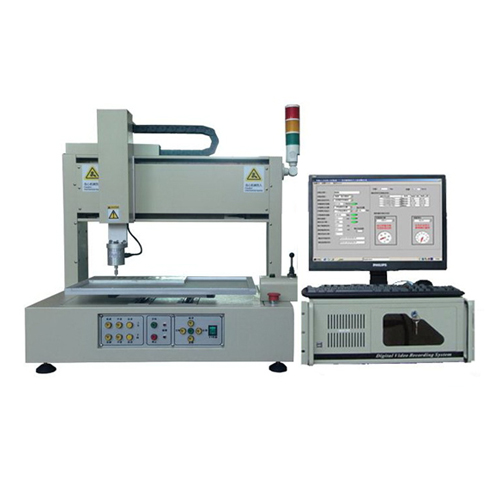

三轴曲线机是集精密机械、自动控制以及精确控制压力技术于一体的高科技产品,其核心是触摸屏式运动控制器和单片机测量控制板。本产品具有功能强、编程简单、操作方便、价格低等优点。适用于成品手机键盘、成品电脑键盘、ATM取款机成品键盘、TV/空调遥控器成品键盘等产线和品保部门检测用。

基于WIN XP作业系统开发,简体、繁体中文、英文三种界面可切换,新增功能:能显示RUBBER测试所有资料,如FP、FC、FM、FR、CC(%)....等;单次重测功能:既时判定PASSED或FAIL;测试方法无限量设定、保存、调用、修改等;自动感应式测量,力值、位移测量更精确,重复性更高:十字游标功能,曲线历遍功能,阻抗导通力/导通位移等测试功能...

技术规格

型号

YH-9900A

Z轴最大荷重

50N5kgf

Z轴驱动方式

日本松下伺服电机

制御方式

上下、下降

驱动(升降)范围

0-150mm(满足测试手机)

荷重测定范围

0-50N5kgf

荷重分解度

0.01gf0.098mN

荷重精度

0.1N100mN

位移测定范围

0-150mm

位移分解度

0.001mm

位移精度

±0.03mm

试验速度范围

0.1~150mm/min

移动速度范围

0.1~1000mm/min

X-Y轴驱动方式

日本松下伺服电机

驱动范围

0.001mm

位移分解度

±0.05mm

移动速度范围

0.1~900mm/Sec

允许试样尺寸

W500×D260mm

试料重量

500kgmax
